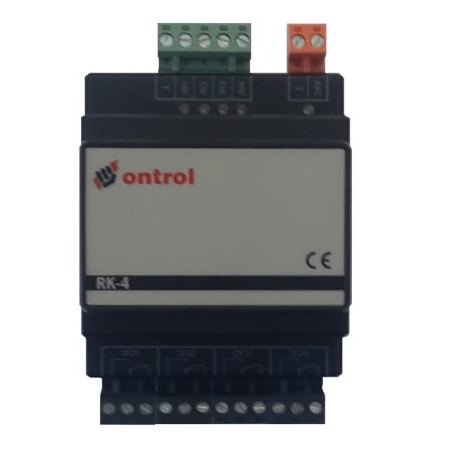

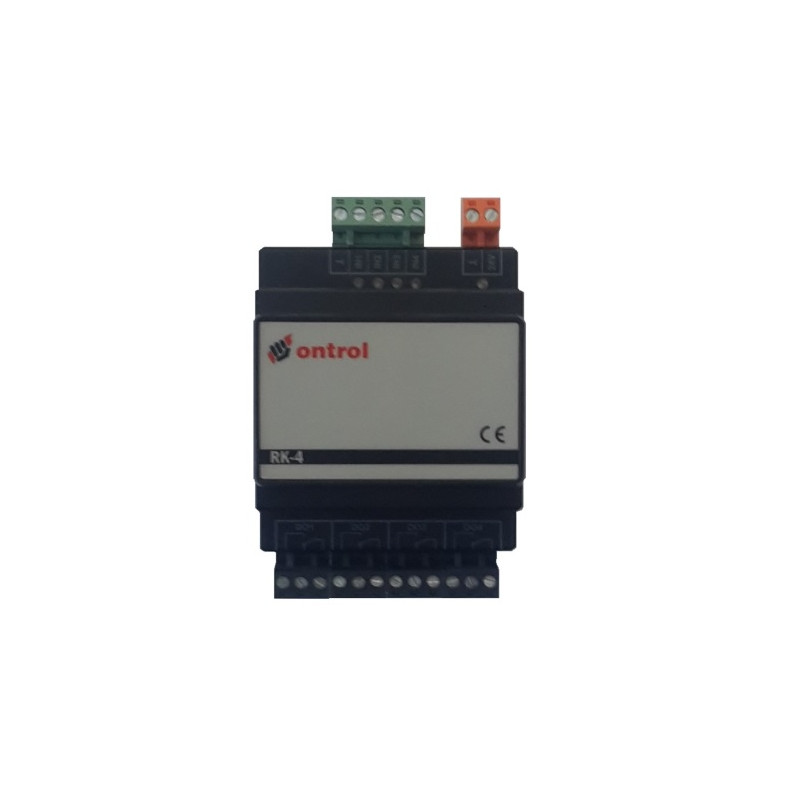

Ontrol RK-4 Röle modülü

BMS sistemlerinde, özellikle Ontrol panelleri ile kullanılmak üzere tasarlanmış, bağımsız kumanda edilebilen 4'lü röle modülü. Her rölenin hem kapalı hem açık kontağı çıkış klemenslerine bağlantı yapılarak kullanılabilir. Ledler sayesinde cihazın ve çıkışların durumu gözlenebilir.

RK-4 iki şekilde kullanılabilir.

1. Analog Kontrol : Girişlere 0-10 VDC uygulanarak her bir röle ayrı ayrı kullanılabilir. Genel amaçlı bu kullanımda, RK4 herhangi bir BMS cihazıyla kullanılabilir. Tetikleme voltajı için teknik dökümanlara bakınız.
2. Şerit Kablo ile Kullanım : Uyumlu Ontrol kontrol panelleri ile kullanıldığında, modül şerit kablo ile doğrudan kontrol paneline bağlanır. Şerit kablo bağlantıları cihazların altında olduğu için ray içinde kalır ve çok temiz bir panel görüntüsü sağlar.
   P-ION, R/TIO ve M/TIO cihazlarına seri şekilde iki röle modülü bağlanabilir ve ilave 8 röle çıkışı sağlanmış olur. R/MIO cihaza bir modül, 4 röle çıkışı eklenebilir.

RK4 esnek tasarımı sayesinde iki şekilde kullanılabilir. Klasik kullanımda 0-10 VDC sinyaller ile kontrol edilirken, şerit kablo ile doğurdan Ontrol kontrol cihazlarına bağlanabilir.

Şerit Kablo ile Kullanım

Ray altından şerit kablo ile uyumlu Ontrol paneline bağlandığında, çıkışlar doğrudan kumanda edilir, analog girişler kullanılmaz.

Analog Kontrol

RK4 çıkışları istendiğinde 0-10 VDC bir sinyal ile de kontrol edilebilir. Bu kullanımda genel amaçlı bir analog dijital çevirici olarak çalışan RK4 tüm BMS kontrol panelleri ile kullanılabilri.
